Un techo de bafles de aluminio suspende láminas individuales de aluminio por debajo del forjado estructural. Esto mantiene los conductos de HVAC, las luminarias y los rociadores accesibles desde abajo en lugar de encerrarlos tras un panel sólido.
Es una opción práctica para espacios comerciales donde el techo debe verse terminado en la entrega y, a la vez, seguir siendo accesible para futuras adecuaciones del inquilino.
Los tramos rectos de pasillo se adaptan al Sistema Lineal de Techo de Aluminio con Bafles, mientras que un perfil decorativo de lámina con textura ondulada está disponible a través del Sistema Great Wall de Techo de Aluminio con Bafles.
El ancho, la profundidad, la separación, la orientación y el acabado son las cinco variables que definen un techo con bafles. Cada una se establece según su plano de techo y su trazado de instalaciones (MEP), en lugar de venderse como una medida fija de catálogo.
Uncho, Altura y Separación de los Bafles
Orientación y Patrones de Distribución
Opciones de Acabado y Color
La profundidad del bafle y la separación entre láminas determinan cuánto del pleno permanece visible desde abajo. Los bafles más profundos con separación más cerrada ofrecen mayor ocultamiento, mientras que las láminas menos profundas con huecos más amplios facilitan el acceso a conductos, bandejas portacables y bajantes de rociadores.
Las configuraciones típicas incluyen:
Envíe su plano de techo y el espacio libre requerido del pleno. La profundidad final de las láminas, la separación y las dimensiones se confirmarán antes de la producción.
Los bafles se disponen en una sola dirección paralela, en un patrón escalonado o combinados con secciones perforadas para un tratamiento acústico y visual combinado. Los tramos rectos de pasillo en una sola dirección — el Sistema Lineal de Techo de Aluminio con Bafles — mantienen cada lámina paralela para lograr una línea direccional limpia.
Las láminas de los bafles admiten la misma gama de acabados que los demás productos de aluminio para construcción de APEX: recubrimientos de fluoropolímero PVDF, pintura en polvo y acabados de transferencia con veta de madera para un plano de techo más cálido. Los perfiles decorativos de lámina con textura ondulada — el Sistema Great Wall de Techo de Aluminio con Bafles — incorporan acabados de veta de madera o metálicos adecuados para vestíbulos e interiores de hotelería.
Cada bafle es una lámina ligera de aluminio suspendida de un sistema portante y de suspensión. Las láminas individuales se pueden retirar sin herramientas.
Esto proporciona acceso directo a las instalaciones de HVAC, eléctricas y de rociadores por encima del techo sin desmontar la hilera circundante.
A diferencia de un techo de panel fijo, un techo con bafles sigue siendo accesible después de la instalación. Esto es importante en las adecuaciones de inquilinos y en espacios donde los trabajos de MEP continúan después del día de apertura.
| Atributo | Detalle |
|---|---|
| Material | Láminas de aleación de aluminio; aleación y temple exactos confirmados por proyecto según carga y luz |
| Espesor de la lámina | Confirmado por proyecto, ajustado a la profundidad y la luz de la lámina |
| Profundidad de la lámina | Varias profundidades disponibles (véase el ejemplo de dimensionamiento anterior); las láminas más profundas ocultan más del pleno |
| Separación entre láminas | Establecida para equilibrar el ocultamiento visual con el acceso al pleno; confirmada por proyecto |
| Luz máxima | Calculada por proyecto mediante simulación estructural BIM/FEA |
| Peso | Construcción ligera de aluminio; kg/m² exactos confirmados por proyecto |
Los baffles se suspenden de raíles portantes colgados mediante varillas de suspensión. Dado que cada techo presenta condiciones estructurales y de servicio diferentes, el diseño de la suspensión se calcula para cada proyecto.
Los parámetros clave de instalación incluyen:
La separación final entre portantes, los centros de suspensión y los márgenes de corte se confirman en el plano de instalación emitido con su pedido.
Un baffle de aluminio macizo refleja el sonido en lugar de absorberlo. Para mejorar el rendimiento acústico, las caras del baffle pueden perforarse y combinarse con un respaldo acústico, mientras el plenum permanece abierto.
El porcentaje de perforación y la clasificación NRC varían según el patrón y el respaldo. Solicite los datos de configuración ensayada junto con su cotización, para que el rendimiento especificado se base en resultados de ensayos reales y no en una afirmación acústica genérica.
El aluminio es intrínsecamente incombustible. La documentación formal de clasificación al fuego para el acabado especificado está disponible a solicitud.
Entre los productos de techo perforado relacionados se incluyen:

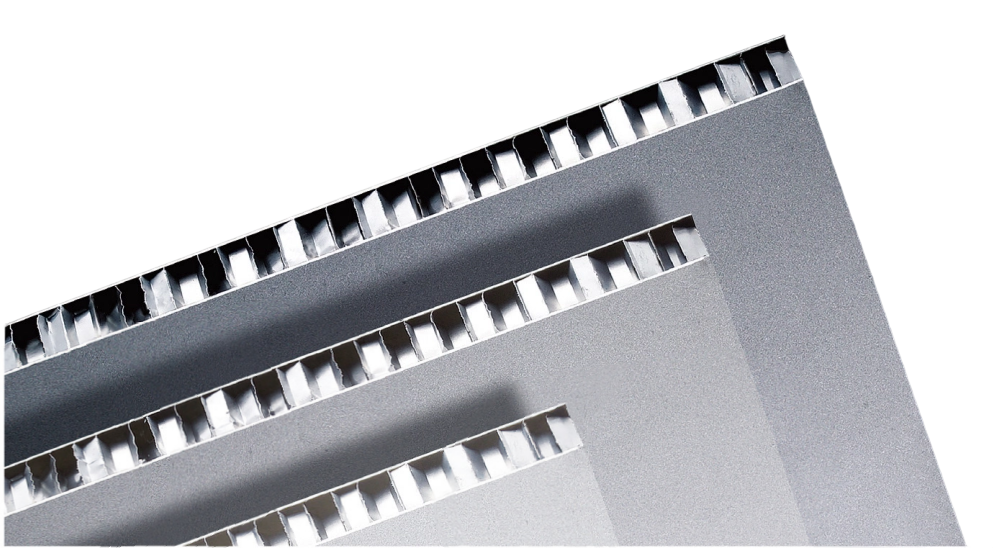

| Techo de baffles de aluminio | Sistema de techo de lamas | Panel de techo plano de aluminio con núcleo de panal | |
|---|---|---|---|
| Acceso al plenum | Abierto; los baffles individuales se extraen del portante | Espacios parciales entre lamas continuas | Cerrado; cara de panel macizo, sin acceso al plenum |
| Mejor opción para | Techos con densas instalaciones de HVAC, iluminación o rociadores que requieren acceso frecuente | Líneas arquitectónicas lineales con necesidades de acceso menores | Plano de techo plano y rígido donde no se requiere acceso al plenum |
| Estructura | Lamas ligeras de aluminio sobre un sistema de portantes y suspensión | Lamas ligeras de aluminio sobre un raíl continuo | Panel con núcleo de panal, rígido y plano |
| Mejora acústica | Lama perforada + respaldo acústico disponible | No aplica | No aplica |
Un Panel de Malla de Aluminio para Fachadas y Techos ofrece una opción adicional cuando se prefiere una superficie de malla tejida en lugar de lamas o listones discretos: la malla aporta una textura visual continua con el aire circulando a través del propio tejido.
APEX EcoBuilt opera una fábrica de 150.000 m² con prensas de extrusión y mecanizado CNC de 5 ejes, consolidada a lo largo de 20 años suministrando productos de aluminio para la construcción a desarrolladores, contratistas y marcas OEM. Las configuraciones de baffles personalizadas —luces inusuales, espacios reducidos en el plenum o cargas no estándar— se pueden verificar con simulación BIM y FEA antes de la extrusión.
La empresa posee más de 179 patentes y certificaciones en toda su gama de productos y fabrica tanto configuraciones de baffles de catálogo como pedidos OEM personalizados en la misma planta.
Envíe su plano de techo, el espacio libre del plenum que necesita preservar para HVAC/iluminación/rociadores, su preferencia de acabado y el tamaño y plazo objetivo de su proyecto. En respuesta, el equipo le enviará una ficha técnica, muestras físicas de acabado, la cantidad mínima de pedido y un plazo de entrega cotizado en semanas para su configuración específica.
